Web-Proxy Menggunakan Mikrotik

1.    Dasar Teori

           Proxy Server adalah server yang diletakkan antara suatu aplikasi client dan aplikasi server yang dihubungi. Aplikasi client dapat berupa browser web, client FTP, dan sebagainya. Sedangkan aplikasi server dapat berupa server web, server FTP dan sebagainya.

1.2. Manfaat Proxy

·         Meningkatkan kinerja jaringan

Dengan kemampuan server proxy untuk menyimpan data permintaan dari aplikasi client, permintaan yang sama dengan permintaan sebelumnya hanya akan diambilkan dari simpanan server proxy. Jika seorang pengguna internet sudah pernah membuka situs yang sama, tidak perlu dihubungkan langsung pada situs sumbernya, tetapi cukup diambilkan dari simpanan server proxy. Dengan cara demikian, koneksi langsung pada server sumbernya dapat dikurangi. Dengan demikian, penggunaan bandwidth internet untuk koneksi langsung menjadi berkurang.

·         Filter permintaan

Server proxy juga dapat digunakan sebagai filter terhadap permintaan data dari suatu situs. Dalam hal ini, server proxy menjadi filter terhadap situs yang boleh atau tidak boleh dikunjungi. Selain itu, server proxy juga dapat sebagai filter terhadap aplikasi client yang dapat menggunakan akses terhadap internet. Dalam hal ini server proxy berlaku sebagai filter terhadap gangguan internet.

1.3.        Fungsi Proxy

·         Connection Sharing

·         Filtering

·         Caching

1.4.        Keuntungan Proxy

·         Keamanan jaringan lebih terjaga, karena adanya proxy sebagai pembatas antara jaringan lokal dan jaringan luar (internet)

·         Pengaksesan kembali terhadap situs-situs yang telah diakses sebelumnya menjadi lebih cepat, karena pengaksesan tidak perlu ke jaringan luar (internet) melainkan ada pada direktori cache proxy.

·         Terdapat fasilitas filtering, baik filtering pengguna, content dan waktu akses.

1.5.        Kekurangan Proxy

·         Pengaksesan terhadap situs yang belum pernah dibuka sebelumnya akan menjadi lebih lambat, karena client harus meminta terlebih dahulu ke pada proxy, setelah itu baru proxy yang akan meminta request dari client tersebut ke pada penyedia layanan internet.

·         Bila proxy server terlambat melakukan update cache, maka client akan mendapatkan content yang belum update ketika melakukan request content tersebut.

http://www.kajianpustaka.com/2013/09/pengertian-manfaat-dan-fungsi-proxy.html

2.Topologi

Rangkailah sesuai dengan topologi diatas

3.Konfigurasi proxy

1.Sebelum konfigurasi winbox,anda harus mengubah IP di PC anda menjadi IP Static seperti di bawah ini

2.Lakukan konfigurasi DHCP client pada mikrotik dan konfigurasi gateway seperti percobaan-percobaan sebelumnya. Untuk user kali ini menggunakan static. Serta lakukan juga konfigurasi DNS nya.

Jika sudah konfigurasi seperti diatas dan sudah kita buat pengaturan ip nya secara static maka lakukan pengecekan pada cmd dengan ipconfig

3.Konfigurasi NAT seperti percobaan sebelum nya dengan mikrotik dan pastikan PC anda sudah bisa mengakses internet.



4.Selanjutnya, lakukan konfigurasi web proxy dengan memilih menu web proxy, IP->Web proxy. Lalu pada window Web proxy klik setting.

Centang enable dan isi port nya dengan 3128. Ini berarti, Semua trafficyang melewati port ini yang akan diatur. Port 3128 merupakan Standard Squid TCP port

5.Lalu buka NAT, IP-> Firewall -> NAT. Tambahkan konfigurasi baru dengan meng-klik +.Lalu isi seperti konfigurasi dibawah ini

Protocol yang digunakan adalah tcp dan dst.Port diisi dengan 80 yang berarti port yang digunakan http. chain yang digunakan adalah dstnat ini berarti Jenis NAT dilakukan pada paket yang ditujukan ke jaringan natted.

6.Kemudian klik bagian action kemudian lakukan konfigurasi seperti dibawah ini

Untuk action dipilih redirect yang berarti menggantikan port tujuan dari sebuah paket IP ke salah satu yang ditentukan oleh parameter dan alamat tujuan ke - port ke salah satu alamat lokal router. Berarti semua paket dilewatkan ada port ini.

Maka akan tampil seperti dibawah ini

7.Selanjutnya atur apa saja yang ingin di tolak penggunaannya, dalam percobaan ini, kami mencoba beberapa situs.Untuk konfigurasinya, buka Web proxy ->klik settings-> Access maka akan terbuka Web proxy access kemudian klik tanda +.



Pada contoh kali ini sebagai contoh nya saya menolak akses dengan situs http yang memiliki nama pcr. Ini hanya sebagai contoh saja. Pada action pilih deny, ini berarti access ditolak dengan mengisi Dst.hostnya. Pada dst.host nya dapat diisi tujuan lain yang ingin ditolak access nya. sehingga pada contoh ini semua akses jika ada terdapat nama stafaband dan pcr maka akan di tolak akses nya.

8.Pengujian dilakukan dengan mencoba membuka alamat tujuan yang berhubungan dengan beberapa list blokir yang telah dilakukan, maka akan didapat seperti ini

Kemudian kita coba hilangkan tanda X untuk mencoba akses yang berhasil atau tidak dengan deny, maka seperti gambar dibawah ini

situs pcr yang tidak kita deny

Diatas merupakan tampilan situs pcr yang tidak kita deny. adapun setelah kita melakukan deny maka akan tampil seperti dibawah ini

situs pcr yang kita deny

9.Kita juga dapat malakukan caching pada mikrotik yang melewati port 80. dengan ini kita dapat melihat access yang dilakukan. klik cache pada web proxy setting

Isi beberapa kollom seperti gambar diatas. Dstport diisi 80, berarti seluruh aktivitas yang melewati port 80 akan di caching. Lalu OK

10.Lalu klik connections untuk melihatnya

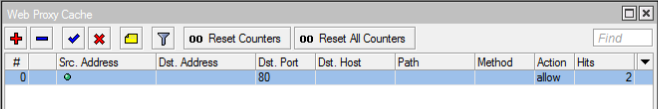

10.Dan melihat web proxy cache

Sekian dan Terima Kasih



Mikrotik HotSpot dengan User Manager

1. Dasar Teori

           Hotspot adalah area dimana seorang client dapat terhubung dengan jaringan internet secara nirkabel atau menggunakan kabel dari PC, note book atau gadget lainnya.

           Hotspot adalah sebuah titik yang memancarkan koneksi jaringan / internet melalui frekuensi tertentu yang apabila ditangkap oleh perangkat penerima pada sebuah komputer akan memungkinkan komputer tersebut terhubungkan ke jaringan / internet. Hotspot biasanya dipancarkan oleh sebuah perangkat Wifi (Wireless Fidelity) yang dapat digunakan secara efektif pada radius tertentu dari perangkat tersebut.

           Biasanya HotSpot dioperasikan di tempat umum, seperti, Cafe, Mall, dan kampus. Access Point yang digunakan umumnya tidak dimodifikasi antenanya, sehingga kemampuannya memang dibatasi hanya untuk ruangan terbatas saja. Jadi jaringan Wireless di sebuah kota, RT/RW-net bukan kategori HotSpot.

            Fungsi Hotspot dalam jaringan wireless adalah sebagai pusat pemancar/penerima jaringan LAN (Local Area Network) yang kemudian Hotspot tersebut biasanya terhubung ke Internet. Sehingga laptop/netbook yang berada pada area jangkauan Hotspot dan kemudian terhubung dengan jaringan hotspot itu maka biasanya akan bisa terhubung ke internet.

http://catatanharianboy.blogspot.com/2013/11/hotspot-adalah.html

2.Topologi

3. Konfigurasi

1.Lakukanlah konfigurasi sesuai dengan topologi jaringan di atas, kemudian ikuti seperti gambar dibawah ini untuk parameter yang harus di setting

Note : Perhatikan pada Mikrotik Winbox ini, yang mana kita mengunakan Network PCR dan kita gunakan satu Interface LAN untuk broadcast wifi atau jaringan Internet HotSpot.

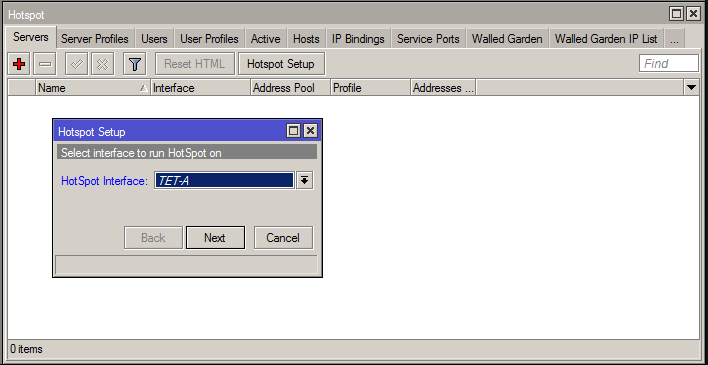

2. Kemudian lakukan setting pada bagian Selanjutnya masuk ke menu : IP Hotspot. sebagai server. Lalu kita klik menu HotSpot Setup.

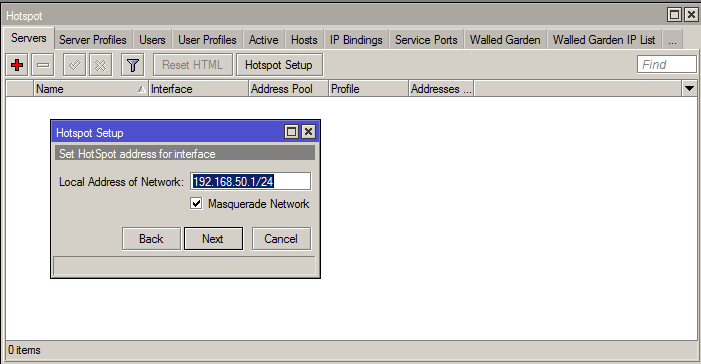

3.Selanjutnya pada Local Address of Network kita pilih 192.168.50.1/24 dan checkmark Masquerade Network lalu kita klik Next.

Isi sesuai dengan topologi kita kemudian Next

4.Selanjutnya pada Address Pool of Network isikan IP Address Range yang akan kita gunakan untuk Pool IP Addres bagi HotSpot Client. Lalu kita klik Next.

5.Selanjutnya pada select certitificate, klik next.

6.Selanjutnya pada IP Address SMTP Server, klik next.

7.Selanjutnya pada DNS Server, masukkan IP DNS-nya sesuai dengan yang kita inginkan seperti dibawah ini, lalu next

8.Selanjutnya pada DNS Name, klik next. tetapi pada praktikum ini DNS Name nya tidak di ubah seperti gambar di bawah ini

Selanjutnya akan muncul tampilan Setup has completed successfully. Klik OK

9.Jika sudah maka akan muncul untuk server nya seperti

Selanjutnya kita perlu rapikan sedikit lagi. Pada menu HotSpot option Servers, double klik lalu rapikan nama hotspot server dan Addres per Mac serta penentuan idle time out-nya.

10.Selanjutnya pada menu Server Profile, rapikan nama Profile serta alokasi bandwith jika perlu.

Kemudian isilah bagian yang perlu diisikan sesuai dengan topologi kita. Lalu ubahlah name sesuai dengan keinginan kita. Pada bagian ini saya isi dengan hsprof1.

11.Selanjutnya pada Option User Profile, buatlah profile user. Misalnya User128, User256, User512, dll sesuai kebutuhan kita. Tentukan jumlah share user = 1 sertaRate Limit sesuai nama profile yang telah kita tentukan. Tentukan juga Mac Cookies time out sesuai kebutuhan.

12.Rapikan dengan profile sesuai kebutuhan kita. Bisa mengacu pada bandwith limit ataupun quota base.

13.Selanjutnya kita buat User sesuai profile yang telah kita siapkan.

14.Kemudian pada wireles table>>wlan1>>klik>>pilih wireless

15.Kemudian cek pada jaringan wifi anda mulai dari laptop atau pun smartphone anda. Selanjutnya coba koneksi internet dari client. IP Address buat Automatic. Selanjutnya saat kita browsing website www.detik.com ataupun website lain nya maka akan otomatis muncul Login Page HotSpot seperti gambar dibawah ini. Berarti setting Hotspot kita sudah berfungsi dengan baik. Selanjutnya kita lakukan Login dengan user hotspot yang telah kita buat dan lihat hasilnya.

16. Pada Smartphone kita gunakan jaringan hotspot wifi yang quota 128 seperti di bawah ini :

16. Pada Smartphone kita gunakan jaringan hotspot wifi yang quota 256 seperti di bawah ini :

Keuntungan menggunakan User Manager adalah memudahkan kita dalam membuat user Hotspot dalam jumlah banyak dengan waktu yang cepat serta dapat dioptimalkan lagi dengan System Ticket.

Sekian dan Terima Kasih

VOD (Video On Demand)



1. Dasar Teori

Apa Yang Dimaksud Dengan VOD?

VOD (Video on demand) merupakan sebuah metode untuk menampilkan streaming video. Streaming video dapat dilihat bersamaan dengan proses transmisi data, serupa dengan teknologi radio dan televisi. Dengan VOD, video dikirimkan dari server utama atau jaringan dan ditampilkan pada sebuah televisi atau layar komputer.

VOD memungkinkan pengguna untuk memesan film (movie) yang ditransmisikan secara digital, serta melihat video training secara langsung di rumah Anda. Selain itu, VOD dapat digunakan berdampingan dengan video conferencing, karena video conference biasanya terdiri dari presentasi yang menghadirkan klip video. VOD dapat juga digunakan untuk mengirimkan dan melihat video clip pada perangkat mobile dan gadget wireless lainnya.

Dengan VOD, seseorang dapat dengan mudah melakukan streaming konten dengan cara melihat video yang sedang didownload. Pada waktu yang bersamaan, pengguna dapat memilih untuk menunggu sampai video tersebut telah selesai didownload.

Seperti perangkat VCR atau DVD player, VOD menawarkan sejumlah opsi konfigurasi setelah video selesai didownload. Sebagai contoh, pengguna dapat memilih untuk menghentikan sementara (pause), play, fast forward, atau rewind video. Pengguna juga dapat memilih untuk melewatkan (skip) adegan-adegan (scenes) tertentu.

Untuk memiliki kemampuan streaming VOD yang baik, Anda akan membutuhkan koneksi Internet dan juga bandwidth yang stabil. Oleh karena itu, Anda dapat menggunakan koneksi cable modem atau DSL (Digital Subscriber Line) ketika menggunakan layanan VOD

http://2010125-oka.blogspot.com/2012/06/vod-video-on-demand.html

2. Konfigurasi

1.Pastikan PC memiliki XAMPP karena pada percobaan VOD ini kita menggunakan apache.

2.Jalan kan apache pada software xampp. centang svc dan running kan.

3.Jika telah terinstall, anda dapat pengecek apakah XAMPP anda telah dapat digunakan. Dengan cara, buka mozilla firefox lalu ketikkan seperti gambar dibawah ini

4. Buat sebuah folder didalam folder xampp. Biasanya folder xampp berada di Local dick (C:). Computer->Local Disk (C:) ->xampp -> htdocs

5.Selanjutnya, copy video yang ingin diputar pada web kedalam folder yang telah dibuat. Dan buat file HTML seperti dibawah ini menggunakan notepad lalu copykan juga ke folder pada langkah 4

6. Video yang anda share, akan diputar menggunakan aplikasi vlc. Anda dapat mengecek sudahkah vlc ter integrasi terhadap mozilla firefox/google chorme  dengan cara

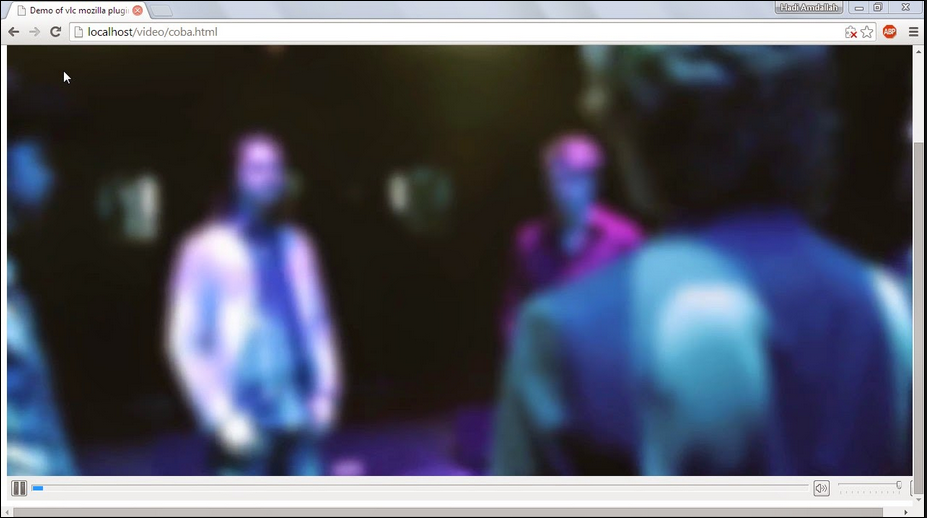

7.Jika sudah, maka video telah dapat dibuka menggunakan salah satu browser. akan didapat tampilan dibawah ini :

Sekian dan Terima Kasih
